把工業機器人拉下神壇，也拉下“人談”
1.工業機器人是機器還是人？
一說到工業機器人，人們立馬聯想到的是動畫片中的“變形金剛”或者電影里的“超人”。然而，現實中的機器人始終還是離人們塑造的“機器人”偶像有不小的距離。即使全球較先進的機器人，如日本本田公司的機器人也無非是一臺更加智能化的仿人機器人，機器人終歸是機器，而不是人。
我們來看看被中國粉絲們熱炒的工業機器人是如何被定義的。“robot”一詞在英文中的定義之廣泛遠非中文“機器人”一詞可比，比如一臺打印機可以叫做“robot”，一臺智能化的機床也可以稱為“robot”，即使大家熟知的智能手機Android系統也是被谷歌以“robot”定義的……機器人如此，更何況工業機器人呢。
“Industry robot”（工業機器人）一詞的創立，就是為區別于上述廣泛的“robot”，而被冠詞“Industry”（產業）限定范圍的，工業機器人顧名思義就是工業用途的“robot”（機器人）。 如果用中文給個較為精確的定義，應該叫做工業生產用智能機器，能被中文領域廣泛接受的象形描述是“工業機械手臂”。

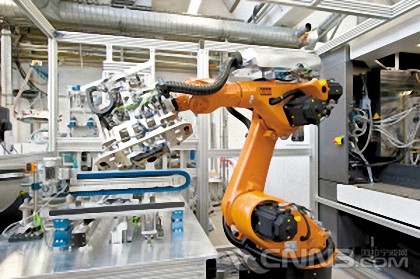

對！工業機械手臂！就是這么稱呼的，我曾在展會、客戶推介會上多次聽到用戶這樣的稱呼。對于該稱呼我曾心里暗暗地表示不認同，就一字之差，“機械臂”一詞抹殺了“機器人”的人格。然而，在行業里摸爬了2年后，終于能認同“機械手臂”的冠名和定義！因?yàn)?，在你直觀的視覺印象中它就是一個類似于手臂的機器而已，它并非神奇到像人一樣智能化。
2.工業機器人系統組成
正如人的手臂的活動：由基礎的骨骼肌膚構成、需要消耗能量通過肌肉伸縮、需要大小腦及神經系統控制動作。機械手臂也具有這樣的結構組成：
（1）機械系統：
正如人的手臂從肩關節到手指，中間由肘關節腕關節、大小臂過渡構成。

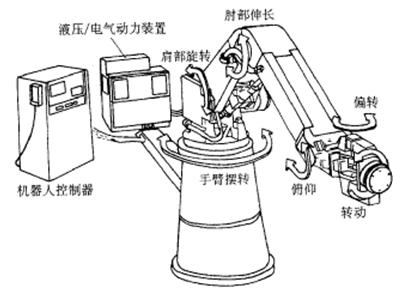

機械手臂由機座、臂部、腕部及可旋轉的“關節”構成，只不過這種構成是鋼筋鐵骨、冰冷機械的，無非就是鋼鐵或者鋁合金的鑄造件，鐵塊數件而已。而機器人的“關節”畢竟不能像人的關節一樣是球形旋轉的，而是扇面形旋轉的。
整個的機械手臂就是依靠這樣的結構組成，該部分因?yàn)楹推胀ǖ臋C(jī)器并無二致，故稱之為“機械系統”
（2）驅動系統：
如人的手臂需要肌肉的伸縮拉動，機械手臂的運動也需要這樣能夠提供能源的驅動部分。
機械臂驅動系統按動力源分為液壓、氣動和電動三大類。目前主流采用伺服電機驅動機器人運動，也可根據需要由三種基本類型組合成復合式的驅動系統。

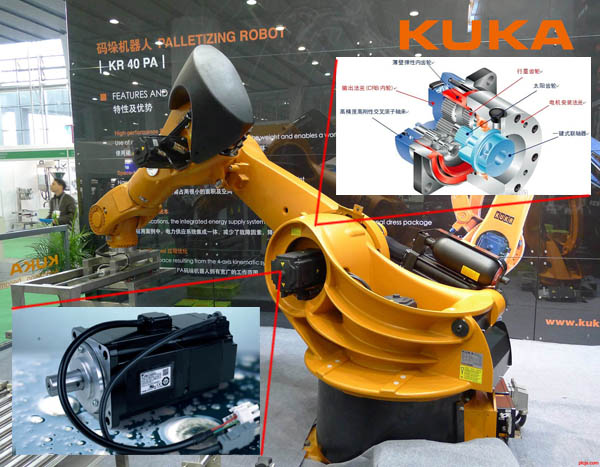

私服電機驅動的方式之所以成為主流，因?yàn)?span style="color:#337FE5;">伺服電機結合精密減速齒輪后，可以精確控制關節轉動范圍，目前可以精密到0.01mm級別。這不僅取決于伺服電機的精密程度，也更是與上一部分“機械系統”與下一部分“控制系統”緊密相關，有關伺服電機原理及減速齒輪在此不做贅述，興趣者可搜索了解。
（3）控制系統：
人有頭腦和神經系統，機械手臂之所以被稱為“機器人”也與其本身有類似組成部分而得名，控制系統正式機械手臂的大小腦和神經網絡。

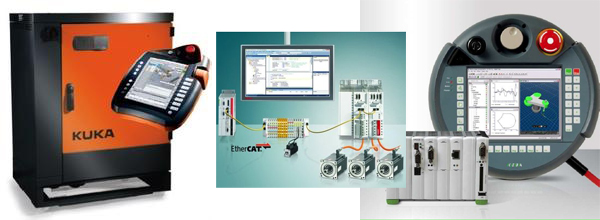

控制系統是一個通過計算機軟硬件平臺及伺服驅動系統構成的“大腦+神經中樞”，機器人的精密運動（比如朝哪個方向轉動多少度，以怎樣的動作等）正是通過該部分精密計算后發號指令的。
居于控制系統核心的計算機通過操作系統及運動模型數據庫（可以理解為伸展、收縮、轉動等的模型），對各種動作指令進行數-模轉換，并將一個動作（如向前伸展2m）分解為不同的關節運動范圍，再由伺服驅動發送確定的脈沖（可以理解為力氣）到各個關節上的伺服電機，伺服電機根據收到的指令精確轉動。
整個運動指令可以通過人為操作編輯后形成計算機代碼存放在電腦內存中，根據設定好的程序做動作，也可以通過外接的傳感器（如機器視覺、力度傳感等）收到的反饋信號做針對性的運動。實際上，之所以工業機器人能以“人”性卻別與更多呆板的機器，也正是因?yàn)樗?span style="color:#337FE5;">通過計算機大腦能相對智能地處理外部信號。
3.機器人的軸、關節、自由度、結構形式（串聯并聯）

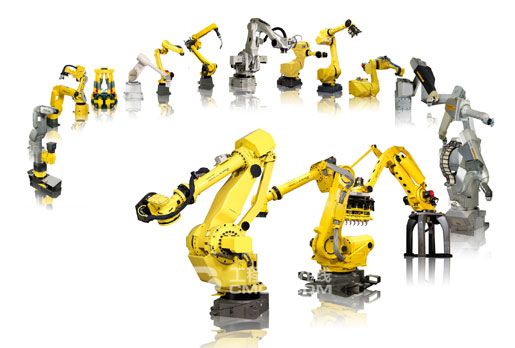

我們稱機器人的1個關節為1個軸更合適，因?yàn)槊?個關節只能完成一個維度的旋轉。工業機械手臂因?yàn)椤瓣P(guān)節”數量的不同而區分，從簡單的3關節到6關節不等，也有更多關節的機械手臂。
機器人的“關節”因部署位置的不同和組成結構不同，又被區分為“并聯”（Δ）、“串聯”、“水平串聯”（Scara）：形象地比喻，并聯就像是平行四邊形的兩個對角，平行四邊形發生形變時，對角的“關節”是同時對等運動的；而串聯就像是人的手臂那樣單向連接。
機器人的自由度由關節數量和關節連接形式?jīng)Q定。限于篇幅，不做贅述，在此通過對“并聯”（Δ）、“串聯”、“水平串聯”（Scara）三種常見結構的形象比喻說明：
（1）“并聯”（Δ）機器人被人們廣泛稱為“蜘蛛手”，因?yàn)楸M管它有很多個關節，但它手指末端只能以一種確定動作達到一個點，蜘蛛手的末端總是朝向一個方向的。
（2）“水平串聯”（Scara）機器人類似于玩具蛇，它的基本運動是在一個水平面內通過擺動“伸縮”，市面常見的Scara機器人因?yàn)槟┒思友b了可上下伸縮的軸而能比玩具蛇更“靈活”一些，此處靈活僅指“蛇頭”可通過下顎脫離咬合關節上下運動而已。4軸的Scara機器人和“蜘蛛手”一樣只能做局限的動作，蛇頭永遠只能以一種確定動作達到一個點。
（3）“串聯”機器人區別于上述的“蜘蛛手”和“眼睛蛇”，是因?yàn)樗懈鶑V闊的自由度，串聯結構的機器人各關節的轉動至少不在一個維度的平面內，所以它的末端可以靈活動作，典型的例子：機器人末端可以圍繞空間一點做任意動作。
更多更精彩的機器人知識，請關注www.x47f2nc.cn后續力作。歡迎訂閱欣志機器人微信公眾號：Think-automation。
